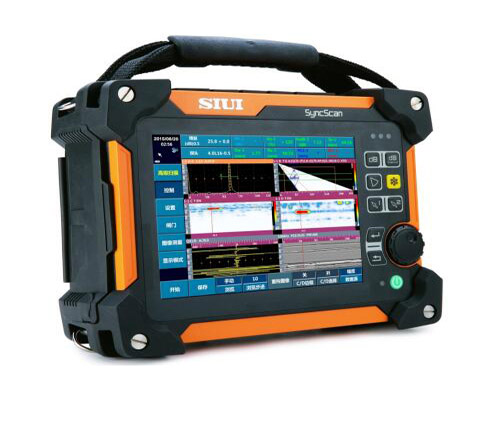

SyncScan 16P16PT超聲成像檢測儀

產品分類: 無損檢測儀器
瀏覽次數: 1843
SyncScan 16P16PT超聲成像檢測儀,
訂購熱線:0773-8282231

小體積、輕重量: 284mm×220mm×90mm,3公斤, 攜帶方便
大屏幕: 8.4寸顯示屏,波形圖像清晰
高防護:等級IP65,防塵防水,適應各種外部條件
操作簡單:按鍵少,直觀,觸摸屏或按鍵加飛梭旋鈕調節,操作快速簡便
可配置各種應用軟件:平板焊縫軟件、角焊縫軟件、腐蝕掃描軟件、上位機軟件等
應用范圍:
適用于管材、鍛件、棒材、鑄件、焊縫、復合材料、鋼軌、合金鋼等材料和工件的超聲相控陣檢測及平板、管道、球罐、鍋爐等類型焊縫的TOFD檢測。

技術參數:

項目

各版本共同的出廠標準配置



1

顯示屏

8.4’’TFT高亮液晶屏,分辨率800×600點

2

面板

字符圖形面板膜

3

操作方式

按鍵、旋鈕、觸摸屏

4

語言

中文

5

單位

mm/inch

6

電池類型

智能鋰離子電池

7

電池容量

7.5Ah

8

電池電壓

11.1V

9

電池數量

1只

10

電池工作時間

≥4小時

11

適配器輸入

交流100~240V 50Hz/60Hz

12

適配器輸出

直流15V

13

適配器功率

70W

14

儀器功率

26VA

15

數據存儲器

標準SD卡(16G)

16

USB接口

2個

17

網絡接口

1個

18

視頻輸出

1個(VGA)

19

編碼器接口

1個(14芯)

20

報警器接口

——

21

無線網絡(WIFI)

內置

22

工作環境

-10℃~45℃

23

存儲環境

-20℃~60℃

24

IP等級

IP65

25

儀器尺寸

284×220×90(單位:mm)

26

儀器重量

3.75Kg(含1只電池,電池重量0.55Kg)

27

附件箱尺寸

465×365×185(單位:mm)

28

附件箱毛重

8.5Kg

29

外包裝尺寸

國內標準套:530×425×245(單位:mm)

國內(標準套+多探頭):——

30

外包裝毛重

國內標準套:9.5Kg

國內(標準套+多探頭):——

成像模式:通用UT

31

通道數

1個

32

探頭接口類型

LEMO 00

33

探頭接口數量

2個

34

支持最大陣元數

2個

35

脈沖類型

負方波

36

發射電壓

50~500V,最小步進1V

37

脈沖寬度

30~1000ns,步進10ns

38

重復頻率

20~2000Hz可調,步進20Hz

39

阻尼

25/75/200/1000Ω,4檔

40

A/D采樣頻率

170MHz/12bit

41

增益

0~110dB,步進:0.5/2/6/12dB

42

增益微調

-4~+4

43

表面補償

0~12dB

44

帶寬

0.5~20MHz(-3dB)

45

濾波器

數字:10檔,1~4/0.5~10/2~20/1/2.5/4/5/10/13/15MHz

模擬:4檔,3MHz/5MHz/10MHz/全通

46

檢波方式

正向/負向/雙向/RF

47

抑制

0~80%,步進1%

48

探測范圍

0~15000mm,最小顯示范圍5mm

49

材料聲速

500~15000m/s,步進最小1m/s

50

脈沖移位

0~1000mm,步進最小0.01mm

51

探頭零點

0~200us,步進最小0.01us

52

探頭前沿

0~100mm,步進0.01mm

53

向?qū)?/p>

自動校準(聲速、零點)、角度校準、DAC、AVG

54

測量點

峰值/前沿/J前沿

55

測量

三閘門:幅度、幅度dB差值、聲程、水平距離、垂直距離

56

閘門

閘門起位:全范圍

閘門寬度:全范圍

閘門電平:10~90%,步進1%

57

曲線功能

DAC(曲線/折線),最多6條(符合JB/T4730/GB11345標準)

TCG,最多6條

AVG(含三倍近場)

58

輔助功能

全屏、坐標切換(聲程/深度/水平)、單次/連續自動增益(40~100%,步進10%)、二次波顏色、波形比較、閘門擴展、波形填充、短片錄制

自動凍結(閘門:A、B、A和B、A或B)

曲面修正(CSC)

59

報警

聲光報警:進波/失波

60

探傷靈敏度余量

≥60dB(2.5Z20N探頭)

61

時基線性

≤0.5%

62

垂直線性

≤3%

63

幅度線性

≤±2%

64

衰減器精度

20dB±1dB

65

動態范圍

≥32dB(JB/T 10061標準測試)

66

遠區分辨力

≥26dB

67

等效輸入噪聲

<40×10-9 V/

成像模式:相控陣

68

通道數

16個

69

探頭接口類型

Tyco

70

探頭接口數量

1個

71

支持最大陣元數

64個

72

脈沖類型

雙極性方波

73

脈沖電壓

10~110V,步進2V

74

發射頻率

2~10MHz,步進0.5MHz

75

發射能量

4檔

76

重復頻率

100Hz~20KHz,步進100Hz

77

脈沖發生器延遲

0~20μs,分辨率5ns

78

脈沖發生器聚焦

單點聚焦

79

帶寬

0.7~20MHz(-3dB)

80

A/D采樣頻率

100MHz/12bit

81

增益

0~80dB,步進:0.1/0.5/2/6/12

82

表面補償

0~12dB

83

接收器延遲

0~20μs,分辨率2.5ns

84

接收器聚焦

每掃描線最大1008焦點

85

檢波方式

正向、負向、雙向、濾波

86

濾波器

6檔,0.7~4.0/2.5~7.0/4.0~8.5/7.0~10.0/9~15MHz/0.7~20

87

掃描類型

A/S/L/C/D

88

向?qū)?/p>

掃描向?qū)?、聲?延遲/靈敏度/TCG校準向?qū)?/p>

89

觸發方式

時基/編碼器

90

單次掃查長度

≥3m(16G存儲卡,0.5mm編碼器精度)

91

掃描線數量

最大512線

92

掃描角度范圍

-89°~+89°,步進1°

93

角度間距

0.1°~5°,步進0.1°

94

焦點位置

6~500mm,步進1mm

95

探測范圍

0~1000mm,步進最小0.01mm

96

材料聲速

500~15000m/s,步進最小1m/s

97

顯示延遲

0~1000mm,步進最小0.01mm

98

自動校準

聲速、延遲、靈敏度、TCG、水平零點

99

測量點

峰值/前沿/J前沿

100

測量

三閘門:可測量回波幅度、聲程、水平距離、垂直距離

雙測量光標:可測量圖像上的水平、垂直位置及光標間距離

101

閘門

閘門起位:全范圍

閘門寬度:全范圍

閘門電平:10~90%,步進1%

102

曲線功能

TCG,最多6條

103

輔助功能

自動增益

104

報警

聲光報警:進波/失波

105

顯示測量值

8個位置,可自定義顯示

106

數據分析

成像模式切換、圖像閘門動態重建



SyncScan 16PT:在SyncScan 16P的基礎上增加

序號

項目

各版本共同的出廠標準配置

成像模式:TOFD

1

通道數

1個(與通用UT接口共用)

2

探頭接口類型

LEMO 00

3

探頭接口數量

2個

4

支持最大陣元數

2個

5

脈沖類型

負方波

6

脈沖電壓

50~500V,步進最小1V

7

脈沖寬度

30~1000ns,步進10ns

8

重復頻率

20~2000Hz,步進20Hz

9

阻尼

25/75/200/1000Ω,4檔

10

帶寬

0.5~20MHz(-3dB)

11

A/D采樣頻率

170MHz/12bit

12

增益

0~110dB,步進:0.5/2/6/12

13

表面補償

0~12dB

14

檢波方式

RF

15

濾波器

6檔,0.5~5/0.5~10/3.5~10/0.5~15/5.0~15/0.5~20MHz

16

線平均

4檔,1/2/4/8

17

向?qū)?/p>

TOFD向?qū)?/p>

18

出圖方向

橫向、縱向

19

觸發方式

編碼器

20

單次掃查長度

≥90m(16G存儲卡,0.5mm編碼器精度)

21

探測范圍

0~15000mm,步進最小0.1mm

22

材料聲速

500~15000m/s,步進最小1m/s

23

脈沖移位

0~1000mm,步進最小0.01mm

24

探頭零點

0~200μs,步進最小0.01us

25

探頭前沿

0~100mm,步進最小0.01mm

26

數據分析

缺陷高度和長度測量

直通波/底面反射波拉直

直通波/底面反射波濾除

圖像對比度調整

圖像增益調整

圖像放大
